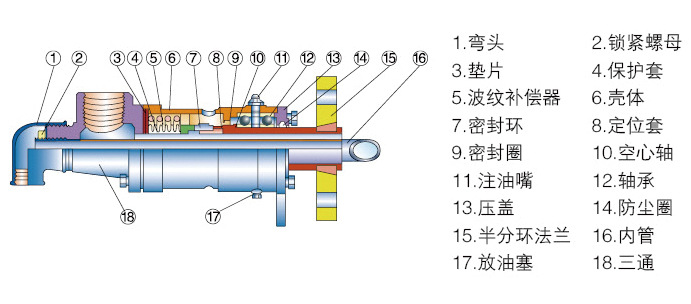

D型旋转接头采用滚动轴承支撑，旋转灵活性好，安装后旋转接头运转更加平稳安全，sus304材质波纹管补偿器，弹簧不与工作介质接触，使密封更加稳定可靠，双平面密封环靠定位套浮动定位在空心轴上、且与补偿器间并组成双端面密封磨擦副，弹簧随时提供密封所需的端面压力。为了便于观察密封环磨损及密封状况，在壳体上设有观察孔。本产品使用于冷水，热水，油，空气等介质。通路型式有单向，双向内固式，双向内旋式，转速可达500r/min，但最高转速取决于安装型式、通径及压力等因素。主要应用于橡胶、塑料、化工行业。

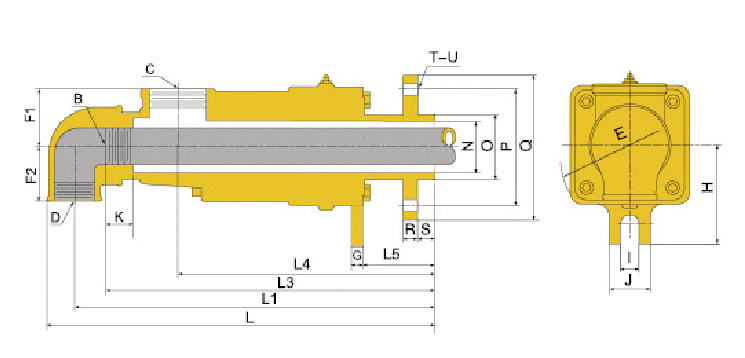

DS-GF型双向流通式法兰连接
| 规格 | 型号 | B | C | D | E | F1 | F2 | G | H | I | J | K | L | L1 | L3 | L4 | L5 | N | O | P | Q | R | S | T | U |
| 15 | DS-GF15-6 | G1/8 | Rc1/2 | Rc1/2 | 79 | 29 | 25 | 8 | 55 | 14 | 34 | 15 | 222 | 209 | 196 | 161 | 47 | 14 | 26 | 65 | 95 | 14 | 8 | 4 | 14 |
| 20 | DS-GF20-8 | G1/4 | Rc3/4 | Rc1/2 | 89 | 34 | 30 | 10 | 65 | 18 | 38 | 15 | 248 | 233 | 219 | 179 | 49 | 18 | 29 | 75 | 105 | 16 | 8 | 4 | 14 |
| 25 | DS-GF25-10 | G3/8 | Rc3/4 | Rc1/2 | 110 | 42 | 33 | 10 | 70 | 14 | 40 | 28 | 304 | 289 | 274 | 224 | 64 | 25 | 40 | 85 | 115 | 16 | 10 | 4 | 14 |
| 32 | DS-GF32-15 | G1/2 | Rc1-1/4 | Rc1/2 | 119 | 44 | 38 | 11 | 82 | 18 | 48 | 47 | 311 | 296 | 281 | 226 | 59.5 | 32 | 44 | 100 | 140 | 18 | 12 | 4 | 18 |
| 40 | DS-GF40-20 | G3/4 | Rc1-1/2 | Rc3/4 | 125 | 60 | 43 | 10 | 92 | 20 | 50 | 48 | 364 | 346 | 327 | 264 | 71 | 38 | 48 | 110 | 150 | 18 | 12 | 4 | 18 |
| 50 | DS-GF50-25 | G1 | Rc1-1/2 | Rc1 | 167 | 54 | 51 | 10 | 95 | 18 | 42 | 49 | 370 | 350 | 329 | 266 | 68 | 48 | 60 | 125 | 165 | 20 | 15 | 4 | 18 |
| 65 | DS-GF65-32 | G1-1/4 | Rc2 | Rc1-1/4 | 186 | 70 | 62 | 14 | 120 | 20 | 50 | 59 | 422 | 394 | 369 | 295 | 72 | 65 | 75 | 145 | 185 | 20 | 18 | 4 | 18 |
| 80 | DS-GF80-40 | G1-1/2 | Rc2-1/2 | Rc1-1/2 | 207 | 75 | 72 | 16 | 130 | 24 | 54 | 71 | 483 | 446 | 414 | 319 | 75 | 74 | 90 | 160 | 200 | 20 | 20 | 8 | 18 |
