HD系列旋转接头主要为冷却系统而设计，它具有体积小，重量轻，摩擦转矩小等优点，并采用了平衡型密封结构，摩擦束材料根据不同介质环境，有浸渍石墨、青铜、碳化硅等多种材料组对选择，足以抵挡铁锈，结垢及其它杂质对密封面的影响，且密封面经过光整加工后，表面如同镜面，密封更可靠，使用寿命更长。通路型式有单向，双向内固式，双向内旋式。主要应用于消防水盘，消防水袋卷筒，消防水炮，密炼机，开炼机，螺旋挤胶机，淋膜机，鼓式离合器，冷缸，压榨辊，仿石辊，桨叶轴，电缆卷筒，烧毛机等冷却设备。

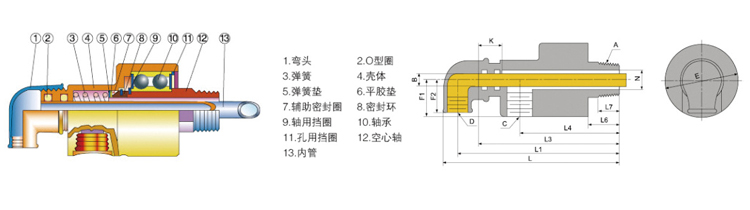

HS-X型旋转接头　双向流通内管固定式——螺纹连接

规格	型号	A	B	C	D	E	F1	F2	K	L	L1	L3	L4	L6	L7	N
15	HS-X15-6	R1/2	10	Rc1/2	Rc1/2	55	28	25	15	147	135	125	90	30	17	12
20	HS-X20-8	R3/4	12	Rc3/4	Rc1/2	62	31	30	32	170	155	140	95	30	20	16
25	HS-X25-10	R1	16	Rc3/4	Rc1/2	74	37	33	26	175	160	145	103	33	20	20
32	HS-X32-15	R1-1/4	20	Rc1-1/4	Rc1/2	90	45	38	32	211	196	182	128	42	25	30
40	HS-X40-20	R1-1/2	25	Rc1-1/2	Rc3/4	95	48	43	36	232	210	185	130	40	25	36
52	HS-X50-25	R2	31	Rc1-1/2	Rc1	122	60	51	46	300	278	255	182	60	35	48
65	HS-X65-32	R2-1/2	40	Rc2	Rc1-1/4	156	78	62	50	350	325	295	211	68	40	62
80	HS-X80-40	R3	46	Rc2-1/2	Rc1-1/2	160	80	70	50	383	353	286	231	90	35	75
